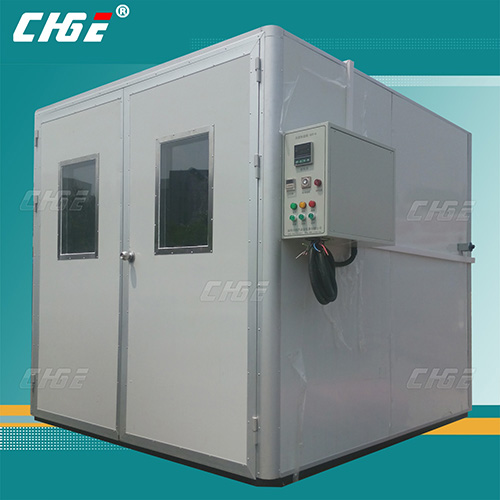

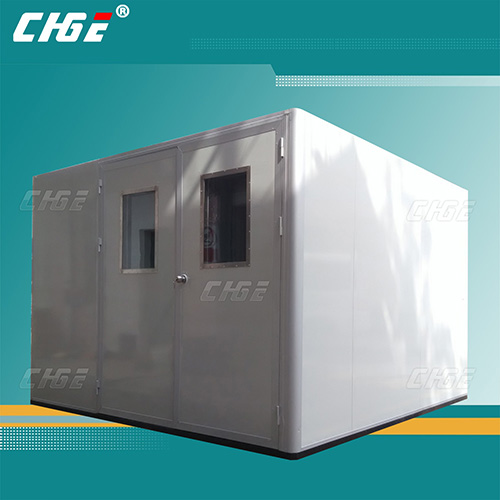

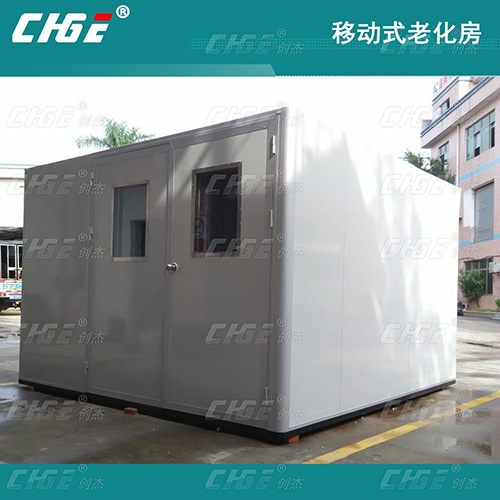

移動式老化房技術參數：
1. 主要技術參數：
1.1 溫度范圍：常溫+10-80℃；
1.2 溫度波動：±0.5℃；
1.3 溫度偏差：±5℃；
1.4 有效容積：33m³
1.5 房內尺寸: W2M*D2M*H2M（尺寸根據客戶實際尺寸定）
1.6 運行方式：恒定運行；
1.7 總功率：約9KW；
1.8 安裝電源：380V；50 Hz；
2. 控制系統及安全保護措施：
2.1 電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。
2.2 控制系統集成老化功能設計。設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面板設計美觀、操作簡單。
2.3 老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。
a.動切斷循環風機、電熱等電源；老化房自行降溫，繼續老化，待總老化時間到，黃色警示燈亮起，告知老化完畢。
b.產品超溫保護控制。在溫度超過產品老化溫度上限時，自動切斷產品供電，以保護產品過溫老化，影響其性能；同時蜂鳴器報警、紅色警示燈亮起。溫度正常自動恢復供電。
c.加熱器PID控制，溫度到達設定溫后，根據需要自動無級調節加熱器功率大小，器件無機械損耗且室內溫度穩定性高。
2.4 具有多重保護功能，安全可靠。
a.風機故障警報器報警。
b.電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動。
c.加熱器連接采用耐高溫線材，300OC不燃燒。
d.室內安裝防爆型照明燈，提高燈泡壽命，防止燈泡爆破。
e.庫體采用難燃保溫材料，保溫性能好，安全系數高。
f.超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。
3. 室體結構及用料說明：Chamber
本體系統材料先用耐溫保溫的5CM厚的彩鋼板，產品的燃燒性能符合《建筑材料燃燒性能分級》B2級的規定。
3.1 墻體材料：庫體五面采用雙面彩鋼巖棉保溫庫板（EPS計算機色）拼裝而成，固定支撐鋁材橫梁，鋁型材板包邊；底部焊接底架，根據客戶產品重量設計相應承重的底坐，并設計腳輪，整體為可移動式，接合處打密封玻璃膠，有效保證房間的密封性，室內用于放置產品老化車。
3.2 門洞設置：W1600×2000mm，（雙開門）；
3.3 觀 察 窗：400×600mm，鋼化玻璃，安裝在大門上，
3.4 加熱器放置于循環系統里面。采用PID溫度模塊控制，溫度到達產品所需要溫度后，根據室內溫度波動自動調節加熱器功率大小配合保溫庫板的保溫性，使室內溫度精確穩定在所設定溫度數值。
4．空氣調節系統
風力管道系統符合《通風與空調工程施工質量驗收規范》GB50243-2002標準。
4.1 熱風循環風系統采用下面送風，上面回風循環概念，大容量風機強制運風。
4.2 風力分為排風系統和循環風系統。兩套系統獨立工作。
4.3 排風系統為室內溫度超過產品所需要溫度時將室內多余熱量排至室外，保證老化產品時產品的發熱功率9KW能排出去。
4.4 排風系統采用風道與風機相結合設計概念，循環風機不停地給房間空氣做對流循環運動；保證室內溫度均勻性。
4.5 加熱器安裝于老化房背部。采用PID閉環控制，溫度達到產品所需要溫度后，根據室外內溫度動態自動調節電熱輸出功率，充分提高室內溫度的精度。
5．測控系統
5.1 溫度測量：T型傳感器；
5.2 控制儀表：進口，高精度數顯溫度控制器，PID調節，精度0.1；
5.3 控制輸出：固態繼電器SSR輸出；

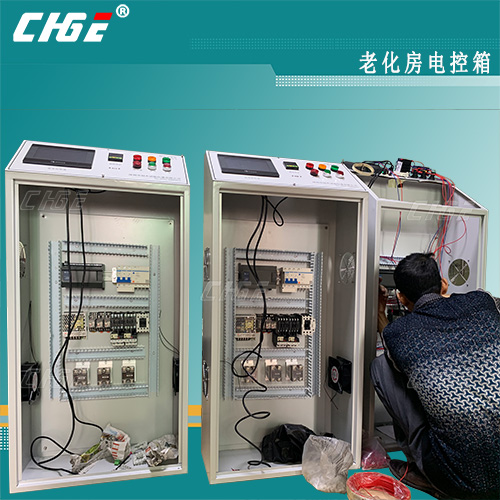

5.4 電 控 箱：一套，主要電器均采用斯耐德、歐姆龍等進口元氣件。
|
