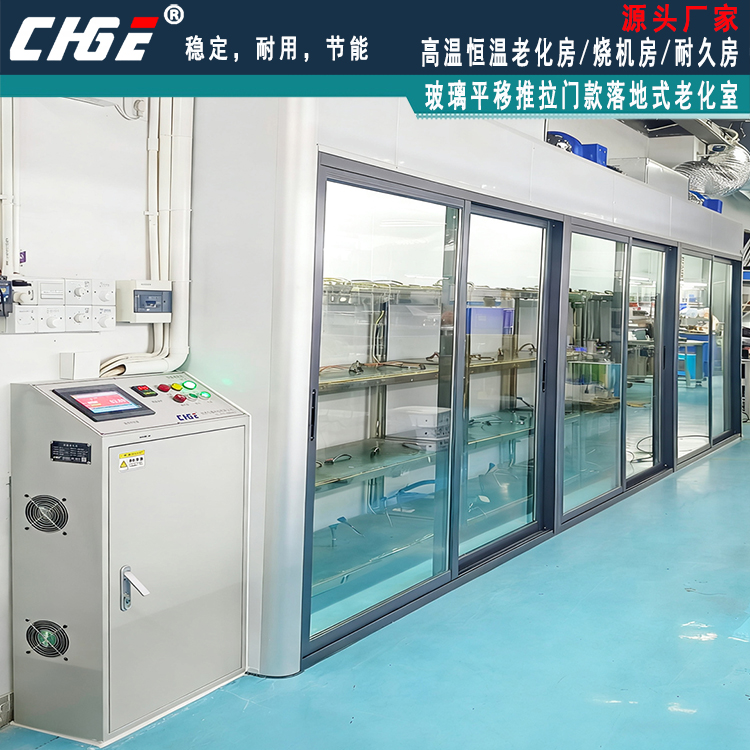

落地式玻璃平移門款恒溫老化室，小型雙層玻璃中空推拉門燒機房/老化房，外形美觀大氣，實用節能。
恒溫老化房，又名高溫?zé)龣C(jī)房，是各種老化試驗中常用設備之一，廣泛應用于電腦、手機、通訊、線路板、零部件、電源、散熱風扇、LED顯示屏、汽車音響、電力監控柜、鋰電池、電子、通訊、無人機等領域。
本老化房由圍護保溫結構、內部風循環系統、排風及控制系統組成。
本老化房的特點：
1現場安裝，四周立板和頂板材料為50MM厚彩鋼巖棉保溫板；（地面不做處理）
2玻璃門，推拉平開；進新風為鋁合金自垂百葉；
3骨架為鋁合金與角鋁等配合，回風口均為鋁合金材質；
4如老化房外部要砌拆磚墻等涉及到其它工程的由需方負責；
5內部加熱為電加熱，加熱線均采用耐高溫線；照明為防爆燈，燈管不在免費保修范圍。
6排風機裝于老化房的房頂
7不含未約定的事項以及老化房自身以外的電源線與走線安裝。
8現場拼裝施工。施工所切割下來的剩余板材等工業垃圾由需方提供丟棄地給供方清理；
9根據不同地區的消防政策，供方只能保證板材是防火巖棉板，不負責消防驗收。
主要技術參數：（+25℃空載時）
1、 溫度范圍：室溫（RT）+10~ 70℃（70±5℃）
2、 溫度均勻度：±5℃；
3、 溫度顯示精度：0.01℃；
4、 有效容積：共約8立方 （根據實際場地要求定制）
5、 安裝尺寸約：以客戶提供尺寸/所需求的尺寸
6、 大門：玻璃門，推拉平開；
7、 觀 察 窗：玻璃門；
顯示系統及安全保護系統：
2.1 溫度測量：K型/PT100鉑電阻；
2.2 控制系統：高精度雙極PID調節，固態繼電器輸出，觸摸式可編程控制器，顯示精度：0.01℃，標準控制箱。
2.3 漏電保護：采用漏電保護空氣開關；
2.4 風機故障報警保護：具鼓風機電流過載保護功能；
2.5 超溫報警保護：獨立于工作室主控制儀的超溫保護系統一套
2.6 加熱器過溫保護：對加熱器自身進行保護，防止加熱器因不受控制而燒毀；
2.7 超過溫度自動排風，排風功能也可用于做試驗后的手動啟動。
功能介紹及用料說明：
3.1 風道系統：老化房熱風循環采用多臺耐高溫風機安裝在老化房頂部，用巖棉保溫板隔出一個發熱包，軟管連接至風機內部出風循環。（僅占用頂部空間）
單臺加熱部分采用多組電熱器加熱，老化房每組風機安裝一組加熱管，可在約20分鐘從室溫+25℃加至60℃，當溫度升至接近設定值時PID自動演算輸出值，加熱器減少加熱比例；具有過熱保護功能EGO。
排風采用軸流風機放置于老化房頂部，直排，不負責排出至廠房外。
當溫度超過設定值上限時，排風機自動進行運轉，同時房體上的百葉由于負壓強迫打開吸入室外空氣，當溫度下降至設定值下限時風機停止排風，自百葉同時關閉。
3.2 控制系統：觸摸屏高精度微電腦PID溫度控制器， PID調節，固態繼電器輸出，控制精度0.01。老化房的控制系統采用了兩級PID調節加熱量，實現對房間溫度的精確控制。控制系統還設定了各種保護功能，完善的保護功能確保了老化房能長期穩定無故障運行。USB口僅用于數據導出，不支持遠程操控；遠程功能需額外定制。
3.3 房體結構：采用巖棉保溫板在現場組裝，現場切割，共裝5個面，立板4面+頂板1面，立板、頂板采用巖棉保溫板（雙面彩色鋼板，中間加巖棉保溫材料）。庫體及風道采用現場拼裝而成，固定支撐鋁材橫梁，鋁型材板包邊；地板不做處理，接合處打玻璃膠密封，有效保證房間的密封性。
3.4 鼓風電機：安裝在老化房頂部，專用耐高溫風機；采用頂部強制向下壓送風，頂部回風循環概念，風機強制運風。
3.5 電控箱：老化房大門一側，現場確定電控箱安裝的位置，內裝溫度控制器，漏電保護開關，蜂鳴器，計時器，超溫保護等，電控箱內部安裝各種保護及執行電器。
○ 獨特的內部風循環，能有效對老化房?jī)?nèi)的產品進行風對流循環，并能適度保持整個房間的溫度均勻。
○ 能在房?jī)?nèi)溫度高于70℃（報警設定值可設，暫定70℃）時自動關閉加熱，保護老化的產品。
○ 外形美觀，施工方便，施工周期短。
○ 玻璃門，推拉平開。
○ 現場安裝，地面不做處理。電箱現場定位。
|
