THP408-40可程式低溫恒溫恒濕試驗箱/溫循箱可非標定制槽體尺寸技術規格書

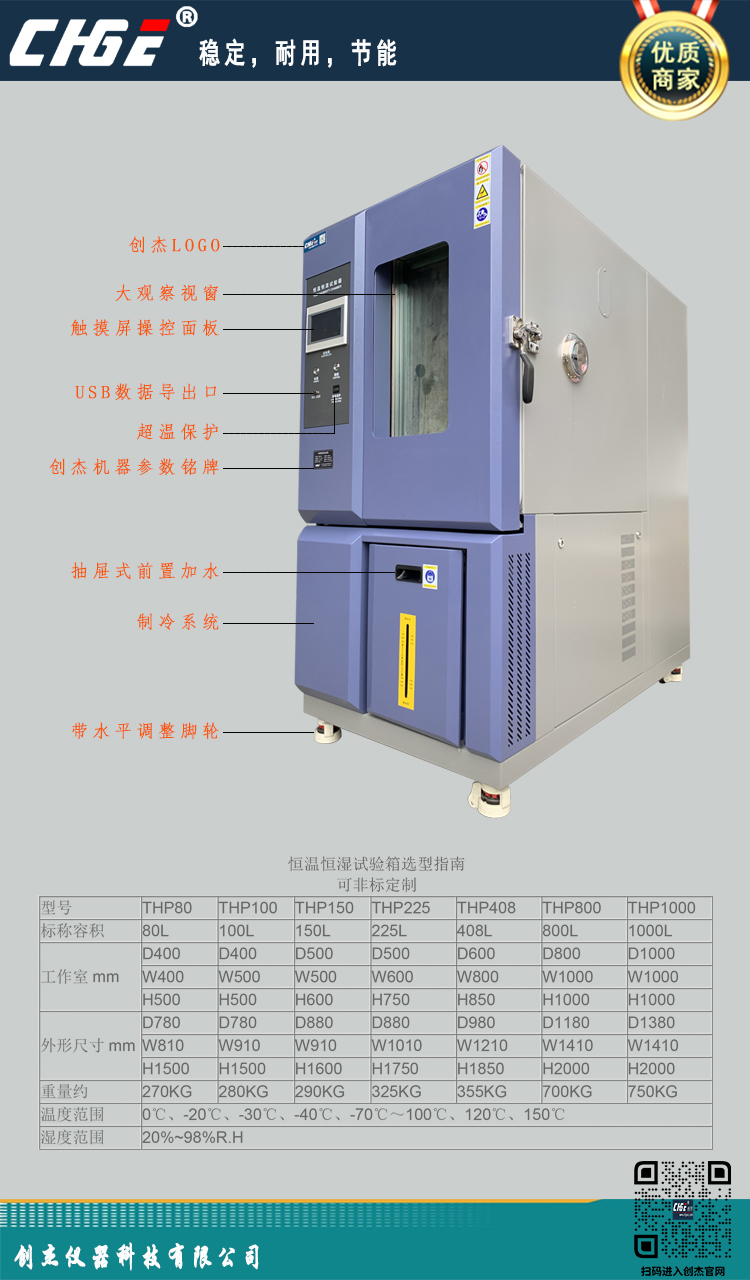

恒溫恒濕試驗箱技術規格書 型 號：THP408-40
一.設備性能
1-1內尺寸
60×80×85 cm(W*D*H)
1-2外尺寸
132×113×172 cm(W*D*H)
1-3溫度范圍
-40℃~+150℃(氣冷式)
1-4濕度范圍
20%～98%RH ( 標 準 型 )
1-5降溫速率
20 ℃~-40℃/50 min(空載下)
1-6升溫速率
20℃~+150 ℃/45 min(空載下)
1-7發熱負載
250 W. (40℃,90%RH)
1-8溫度穩定度
±0.2℃(控制點)
1-9濕度穩定度
±2%(控制點)
1-10溫度偏差
±1.0℃(-40℃~100℃)/±1.5℃(-40.1℃~-70℃:100.1℃~150℃)
1-11濕度分布均勻度
±3%(中心點)
二.結構設計
2-1.內箱材質
測試區內箱不銹鋼板(SUS#304)
2-2.外箱燈源
高亮度照明燈(13 W LED燈)
2-3.外箱材質
外冷軋鋼板9493粉體烤漆
2-4.觀測窗口
觀察試品使用(W*L 28*35 cm)
2-5.窗口防汗設計
采電熱器裝置，防止水氣凝結(40W)
2-6.測試孔
可外接測試電源線及信號用(10.0 cm)
2-7.機臺滑輪
采滑輪移動調整擺放位置與強力螺栓固定位置(200Kg/輪)
2-8.保溫層
保溫絕緣層耐燃PU+隔熱玻璃棉
2-9.箱內盤架
可活動調整柵盤架與不銹鋼條狀柵盤二只(盤架每間格5.0 cm)
2-10.箱門
采雙道隔熱氣密迫緊，有效隔絕外部溫度泄漏
三.溫濕度電熱循環系統
3-1.電熱循環系統
溫濕度采特殊防潮兼散熱設計，不銹鋼加長軸心循環馬達
3-2.循環風扇
耐高/低溫鋁合金多翼式循環風扇
3-3.導風板設計
可調式導風板設計，有效提升溫、濕度分布均勻性.
3-4.溫度電熱器控制
平衡式調溫P. I.D+P.W.M+S.S.R
3-5.濕度電熱器控制
平衡式調濕P . I .D+P .W .M+S .S .R主副雙U型濕度電熱
四.濕度補給水系統
4-1. 供 水 裝 置

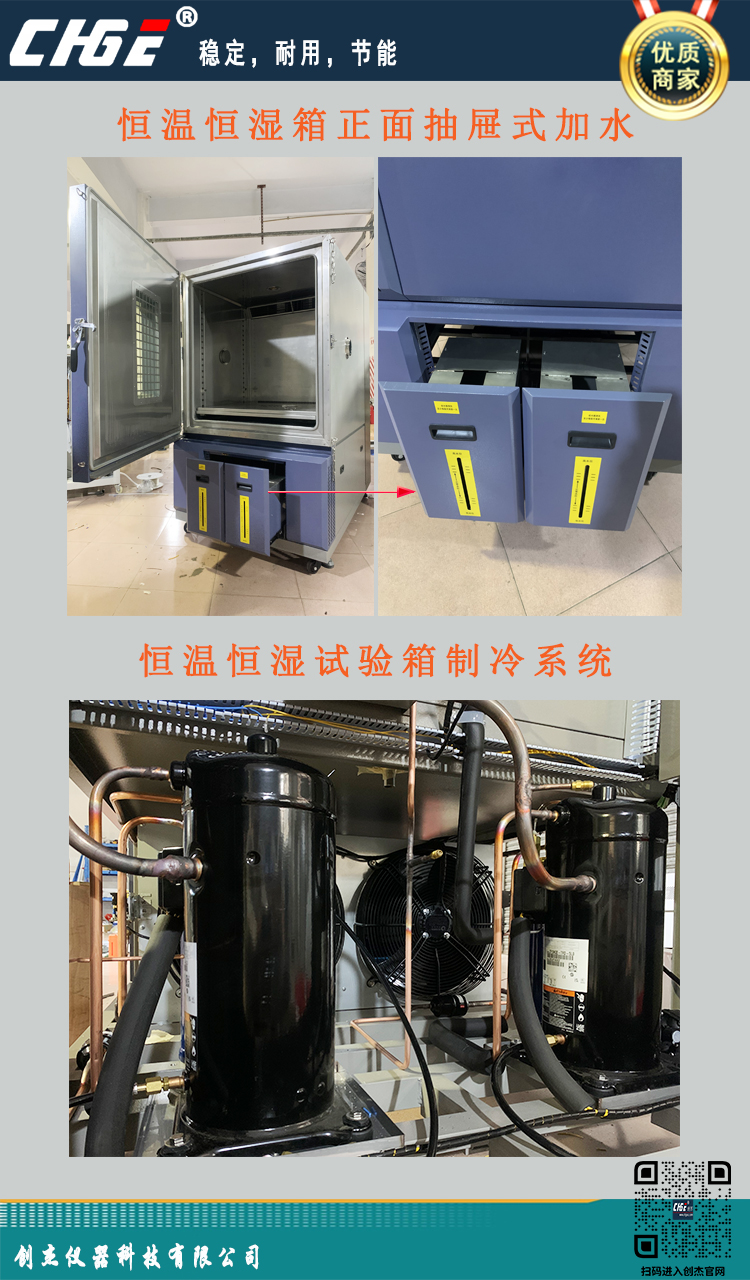

抽屜隱藏式水箱供水裝置. (自動進水裝置為選配擴充功能)
4-2.水回收系統
自動回收循環與不回收切換，可依需求選擇(規范定義不回收使用)
4-3.濕度水位感知器
DC光藕合檢知與AC電磁式自動水位控制.
4-4.濕度產生器結構
可清晰觀察水位.
五.冷凍系統
5-1.冷凍裝置
歐美高效率省電型超低溫冷凍系統(氣冷式散熱方式).
5-2.冷熱交換裝置
采超高效率冷煤冷熱交換設計，較傳統內螺旋式效益高.
5-3.發熱負載調節
采電腦自動調整冷煤流量，有效帶走待測品發熱負載與德/日技術同 步.【比傳統設計，控制穩定性與再現性高且達到省電、低濕之超效 能】 .
5-4.高效率組件
冷凝器、蒸發器采AC&R復式擾流型鋁鰭片裝置.
5-5.低濕設計
采斜率式蒸發器與露點除濕控制方式(WDP)
5-6.門璧防潮設計
采壓縮機高壓.高溫管路，防汗防潮處理.
5-7.標準模組化設計
零組件互用的兼容性與質量穩定性高.
5-8.擴充性能(費用另計)
控制系統可預留等溫控制液氮閥LN2V&冷媒閥FV控制介面.
六.控制系統
6-1.控制器組合
A.溫濕度傳感器
JIS RTD PT 100 Q×2(白金傳感器)
B.溫濕度轉換器
采微電腦多功能自動線性補償校正，

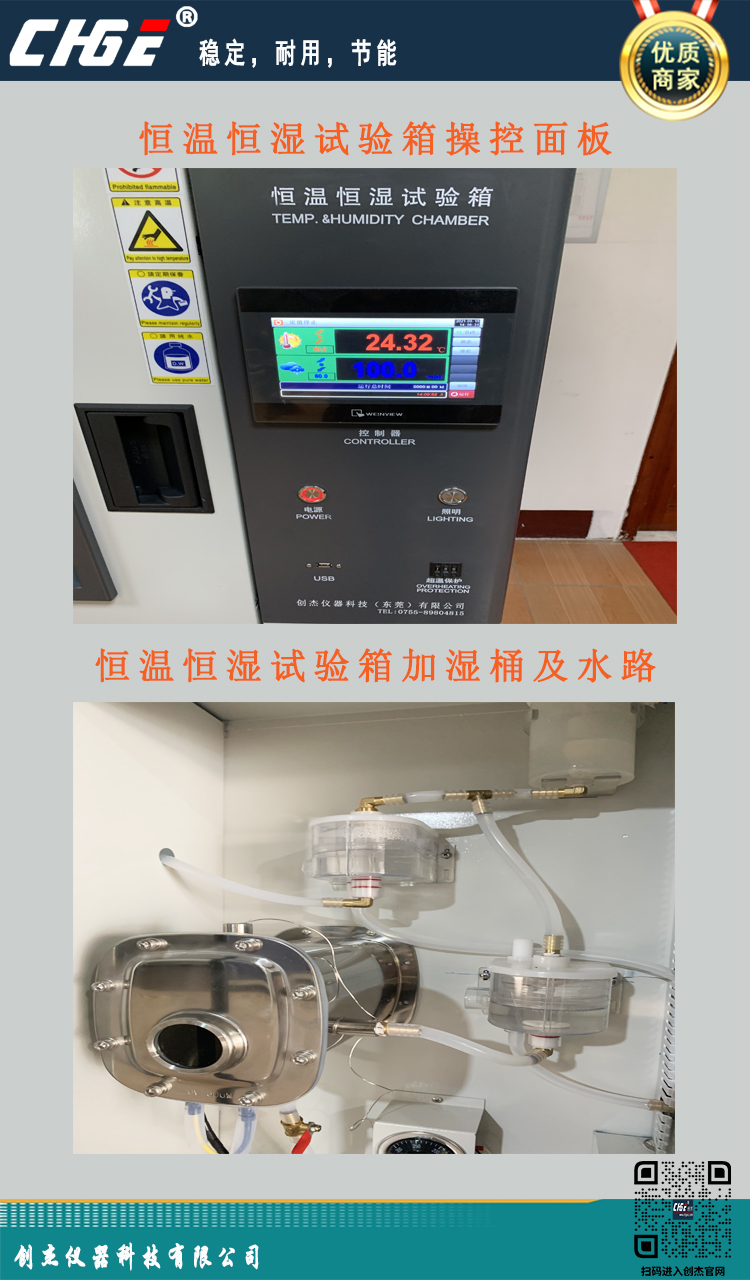

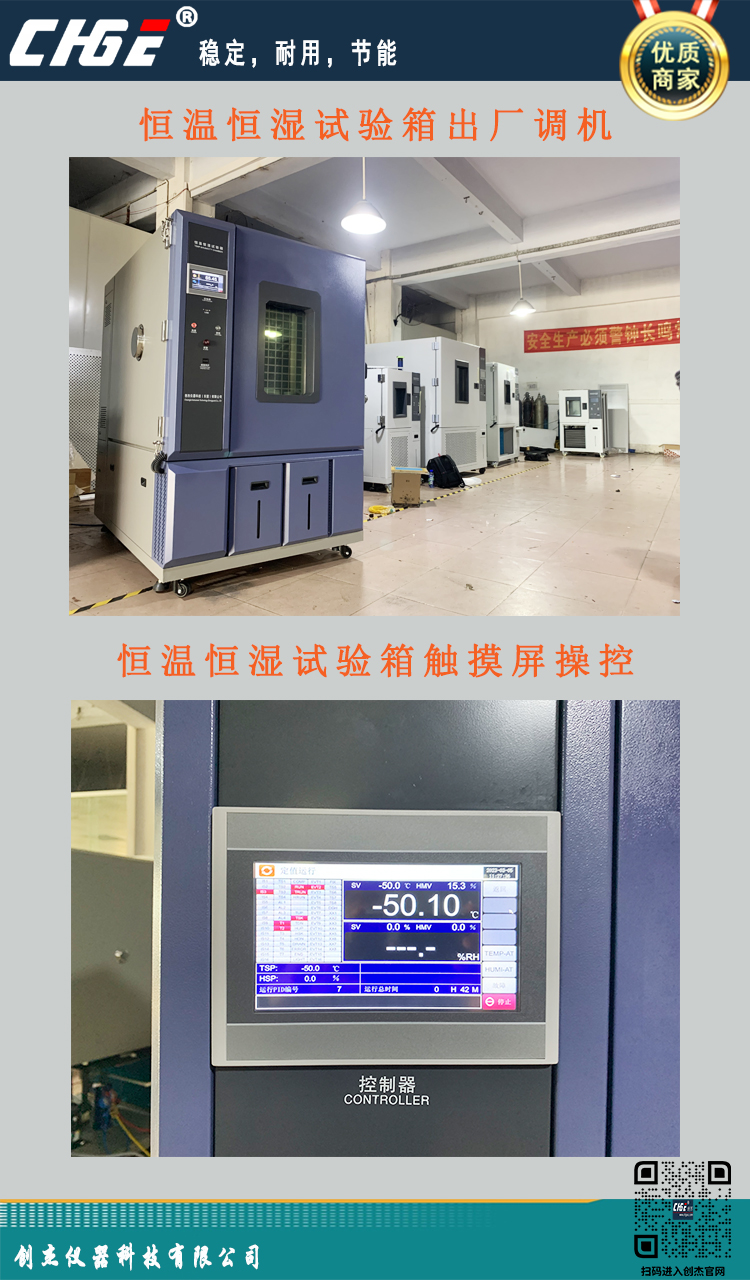

C.顯示器面板
彩色液晶TFT LCD 7”(800*600)
D.操作介面
觸控式(耐100.000次畫線試驗)
E.儲存裝置
USB2.0介面
a.智慧型命名
依試驗名稱或運轉啟動時間自動為試驗曲線檔案命名.
b.備份裝置
設定程式庫或試驗曲線備份于USB
c.方便管理
可多人各自管理自有試驗程式于USB.
d.內建規范條件
MIL,IEC,IPC...等規范條件內建或建入USB中.
e.USB儲存容量
支持32G儲存容量
f.隨身碟隨插即用
運轉過程中，隨身碟隨插即用
F.人性化操作介面
A.I.+類Fuzzy控制能力介面+精靈操作功能
a. 自動控制
冷凍壓縮機.伺服閥，溫、濕度電熱，PID,PWM,SSR ...等.
b.安全檢知裝置
檢知各部的故障與警報停機.
G.可擴充介面控制裝置
擴充功能費用另計
a.PC操作系統
For Windows記錄器(曲線)可分析/打印/E-mail/硬盤儲存.
b.快速溫變設計
符合MIL&IEC 5～15℃/min等溫液態氮(LN2)控制裝置.
c . e 化 管 理
程式庫/監控/記錄器(透過網絡方式分享與管理).
d.可程式時序介面
Relay 220V 3A*3組(P.T.S.P)可規劃外部邏輯驅動元件輸出 (信號、機構、電源、相關輔助控制...)
10種時序控制時間模式選擇，設定ON/OFF時間，以秒為記數單位
6-2.控制器主要功能
A.溫/濕度解析能力
0.01℃/0.1%RH.
B.溫/濕度控制精度
± 0 . 2 ℃ / ± 2 % R H . ( 控 制 點 )
C.設定時間容量
0H1 M～9999 H 59 M.
D.內存容量
15,000 SEGMENTS,150 PROGRAM×100 STEP×9999 CYCLE.
E.顯示語言
中文(繁簡體)/英文(彩色TFT操作使用/故障原因/故障排除)
F.預約開機時間
預約時間設定功能.
G.演算控制
自動(不自動)執行溫/濕度同步升降斜率演算控制，避免試體結露.

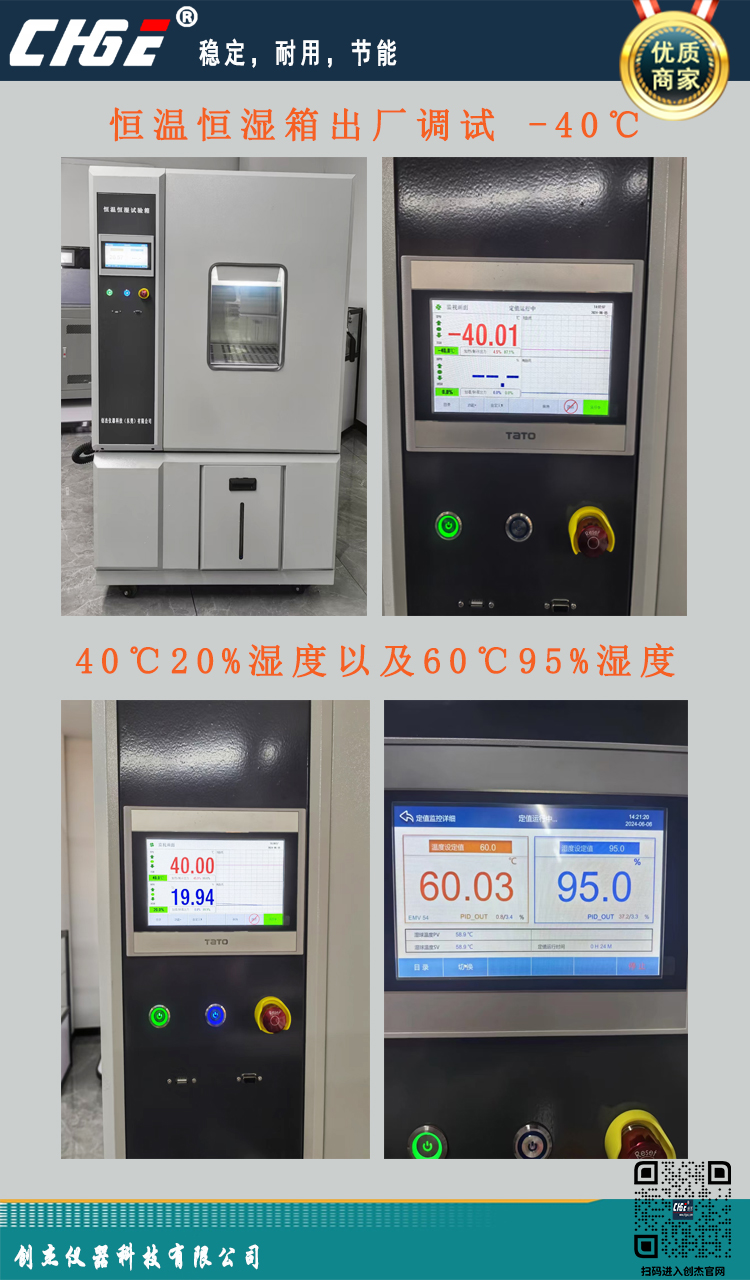

H.畫面顯示
彩色即時曲線顯示畫面
a.完整即時曲線顯示—可顯示99999小時59分曲線
b. 自動調整取樣率時間一自動配合程式設定時間調整取樣率紀錄時間
I.故障病歷軟體設置
機臺維護即時掌控儲存/記錄/分析/e-mail
J.控制器偏差設定
智慧型數字式溫、濕度值偏差“歸零”
K.復電后選擇
停電復電后可“繼續”“重新”“停機”之設定選擇.
L.控制演算軟體
采電腦自動調整冷煤流量，有效帶走待測品發熱負載與德/日技術同步
【比傳統設計，控制穩定性與再現性高且達到省電、低濕之超效能】
M.溫度保護上下限
設定試驗程式儲存同時，自動設定高低溫度保護上下限
N.保護裝置
控制器自動監視安全保護系統及預防式的故障檢知控制介面
0.停電記憶裝置
可確保預存的程式在停電時保持記憶資料
P.能力范圍防呆設計
超過設定機臺控制能力范圍，即時跳出告知訊息
Q.安全許可權設定
機臺操作密碼許可權設定
R.模式選擇
定點或可程式控制模式
S.通訊格式支持
Labview圖控軟體
T.具備屏幕保護
七.安全保護系統
7-1.漏電/突波防止保護
ELB漏電斷路器漏電保護FUSE.RC電子式突波防止保護.
7-2.控制器防止電源雷擊 保護
控制器AC電源一次側備有避雷器ZRN裝置
7-3.控制器內部自我自動偵測保護裝置
A.微電腦間傳送資料偵測
B.溫/濕度感知器
(Sensor)
斷路或短路(+ - 0VER)
C.第一層高/低溫超溫 保護
運轉控制溫度高、低溫過溫保護設定
7-4.故障檢知控制介面
外部故障自動偵測保護裝置
A.第二層高溫超溫保護
電子式高溫超溫保護裝置
B.第三層高溫超溫保護
高溫超溫保護裝置
C.斷水空焚保護
濕度用水斷水保護與電熱斷水空焚保護
D . 壓 縮 機 保 護
冷媒壓力保護及過負載保護裝置.
E.擴充保護裝置
預留二組故障檢知輸入擴充保護裝置使用.
7-5.故障異常保護
故障異常發生時切斷控制電源及故障原因指示與警報輸出信號.
7-6.主動式缺水提示
機臺缺水主動提示.
7-7.動態高低溫保護
配合設定條件動態調整高低溫保護值.
7-8.常溫保護
停機后機臺待測品&測試區自動降常溫保護.
八.專業生產技術
8-1. 各部元件模組化或標準化生產制造.
8-2.冷凍系統通氮氣焊接，HPS精密數位儀器通氮加壓試驗.
8-3. 日制ULVAC真空泵浦與美制HPS精密真空數位儀器真空試驗.
8-4.微電腦控制器.記錄器校驗設備YEW 2793/TR 6510/HP 34970.
8-5.溫度電熱控制電力效率試驗與絕緣阻抗試驗50 M Ohm/500 DCV以上.
九.新機達交貴廠隨附資料
9-1.操作說明書、維護手冊、電路圖.
9-2.校驗報告、保證書、保養記錄卡.
9-3.人員操作使用培訓.
十.安全防范措施
10-1.請遵守設備的安全操作，一定要仔細閱讀，并按照指示放置待測品與操作設備以防止傷 害自己或他人。
10-2.說明：請不要放入下列可能會發生爆炸、易燃性、腐蝕性的物質到設備測試區，這些物
質暴露過多的熱量可能會導致火災或爆炸，嚴禁將下列物品放入試驗箱內進行試驗：
爆 炸 性 ：如硝化物，其他易爆性硝酸類物質、易爆硝基化合物、易爆有機過氧化合物
腐 蝕 性 ：腐蝕性物質、氧化物、氯化物、硝酸鹽…等
可 燃 性 ：活性金屬(鋰、鈉、鉀..等)
易 燃 性 ：汽油、煤油、甲醇，二甲苯.….等
可燃氣：氫氣、炔類，烷類...等
※ 說明：以上規格書僅供參考，如有變更不另行通知。
