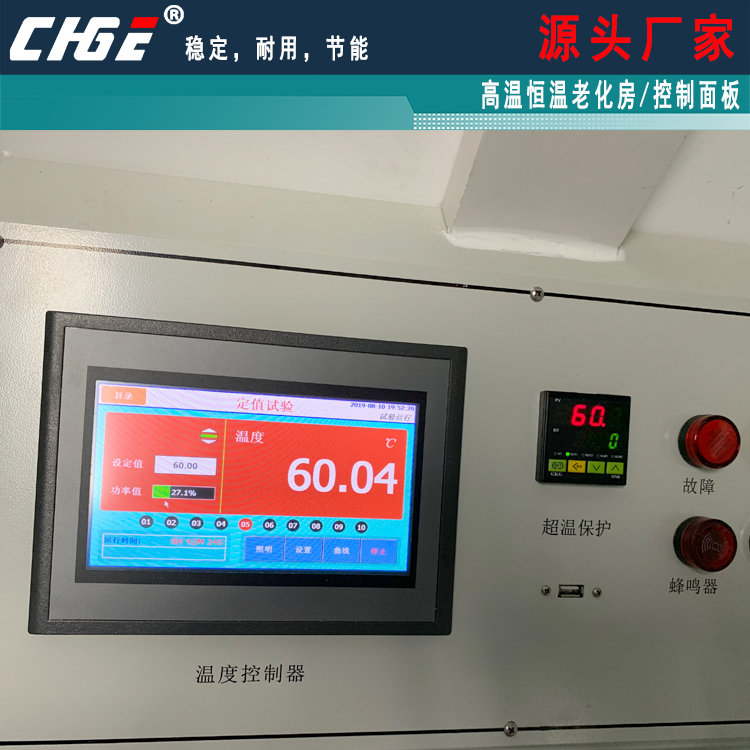

創杰老化房的標準的控制柜和控制箱如下圖所示，溫度控制器上顯示的左側為設定值，目前設定的是60度，而右側為目前老化房內部的實際溫度，60.04度，此刻與設定值僅僅只有0.04度的波動顯示，在左側還有一項功率值，指的是目前輸出功率的百分比，譬如，現在老化房的總的加熱功率是10KW，下圖現在顯示的功率值為27.1%，也就是說目前加熱輸出的實際功率為2.71KW，當實際值 也設定值接近的時候，就是一種恒溫過程，在恒溫過程中，控制系統能夠自動PID演算，智能的知道具體需要多少的熱量/功率能夠保持住所設定的值（此處比方為60度），整個畫面簡潔實用，操作方便，觸摸式多點觸控。其它的一些功能到時說明書里面會有更多的介紹。而右側有一個超溫保護的小儀表，此時是未設定狀態，目前處于調試階段，未設定時為0，實際值檢測到的也為60度，溫度與主表的設定值一致，一般調試好后，建議此表頭設定的溫度比主板設定值高出10度即可，主表內部也有一個超溫保護的設定值，這個小表頭就相當于是一個雙重保護。

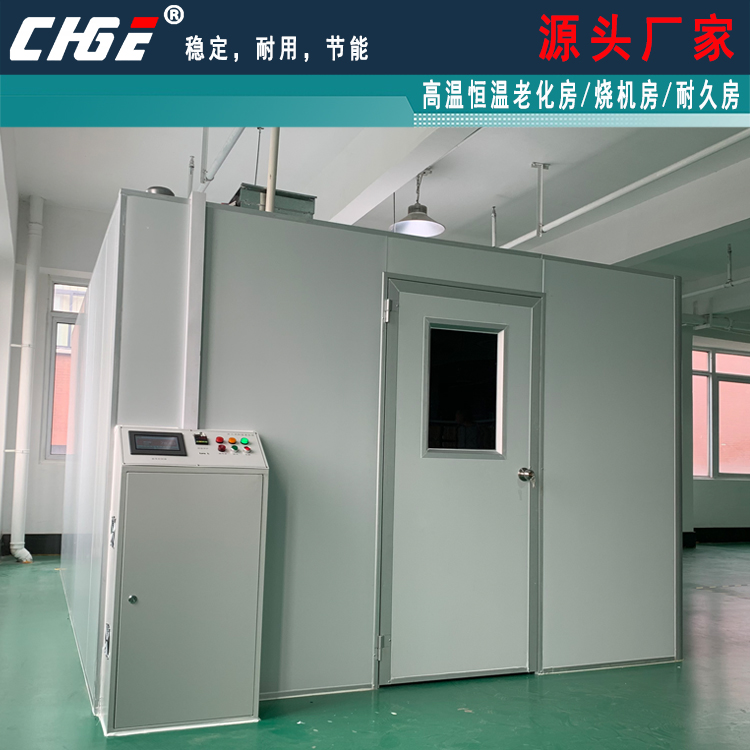

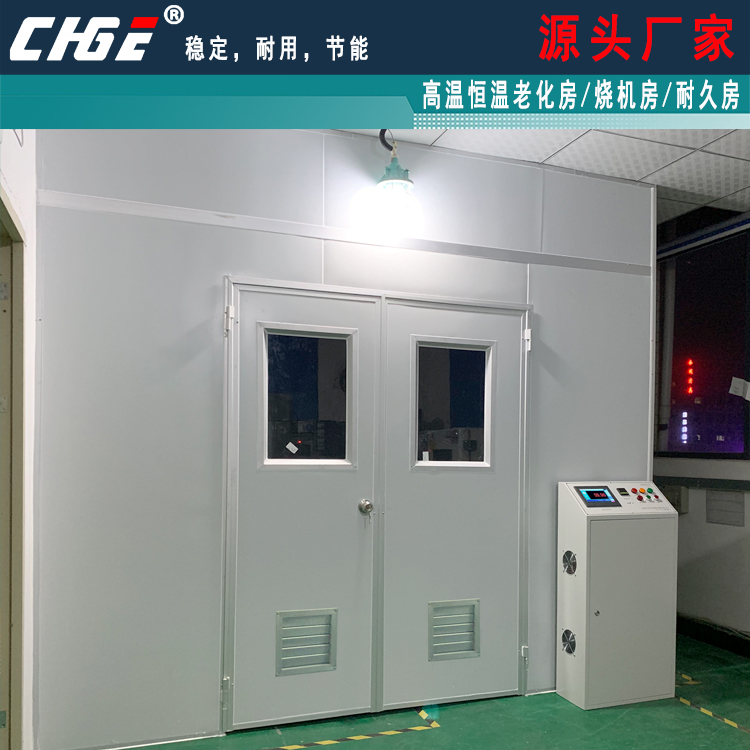

高溫老化房
產品名稱：恒溫老化房/老化房/燒機房/高溫老化房/老化試驗室
產品型號： ORT系列 老化房簡介 老化房，又叫燒機房，是針對高性能電子產品（如：計算機整機，顯示器，終端機，車用電子產品，電源供應器，主機板、監視器、交換式充電器等）仿真出一種高溫、惡劣環境測試的設備，是提高產品穩定性、可靠性的重要實驗設備、是各生產企業提高產品質量和競爭性的重 要生產流程，該設備廣泛應用于電源電子、電腦、通訊、生物制藥等領域。此設備外框架構采用雙面彩鋼保溫庫板組合而成，根據不同的要求配置本體系統、主電系統、控制系統、加熱系統、溫度控制系統、進排風 系統、加熱系統、時間控制系統、測試負載等，通過此測試程序可檢杳出不良品或不良件，是客戶迅速找出問題、解決問題提供有效手段，充分提高客戶生產效率和產品品質。 由于老化房的性能及環境必須保證產品所需要的溫度、電源質量、負載量、工作時間及操作人員的安全、習慣等要求，所以，一套合格的老 化設備，應該是一套安全可靠，高效節能、功能齊全和具有可擴充性的設備。
設計原則 老化房是一設備，在容量及規格的設計必須滿足當前各類產品的需求下，也必須保證自身工作的穩定性，因此它必須是高質量、安全可靠的，同時面臨未來市場快速增長的發展需求，它應是靈活的、開放的、具備一定的可擴展性。
在設計時遵循以下設計規則： 1． 實用性、穩定性和先進性： 采用先進成熟的技術和設備，滿足當前的需要，兼顧未來產品的需求，盡可能的采用最穩定、最實用的組件和材料。 2．安全、可靠性： 采用老化過程異常雙報警系統（聲、光），充分保護產品及周邊環境設備的安全。 3． 靈活性和可擴展性： 客戶所提出的具體要求，設計中必須滿足。對于未來產品的需求，必須提供一定空間。所以老化房必須具有良好的靈活性和可擴展性。具有支持多種機型老化，提供技術升級、設備更新的靈活性。 4．標準化： 在老化系統結構、原理設計中，基于所涉及領域的有關標準，包括本體標準，電力電氣規格變動奠定堅實基礎。 5．工程的可分期性： 在老化房項目設計中，整體的工程和設備都為模塊化結構，相當于該工程分期進行，而各期工程可以無縫結合、不造成重復施工和浪費。 6．經濟性和投資保護性： 以較高的性能價格比構建老化房，使資金的產出投入達到值。能以較低的成本、較少的人員投入維持系統運轉。達到產品對負載、環幸要求。提高效能與高效益。盡可能保留并延長該設備實際應用能力，充分利用在資金和技術方面的投入。 7．可管理性： 由于老化房具有一定的復雜性、隨著產品對老化房要求的不斷提高，管理的任務必定日益繁重。所以，在設計過程中，必須考慮到以后的管理性，如：單個負載的可拆除性，負載量的可調性，電力系統的可擴充性，控制系統的集成性，對于老化房的管理實行最人性化的設計。
產品用途：廣泛應用于電源電子、電腦、通訊、生物制藥等領域。 恒溫老化房詳細資料 1．主要技術參數： 1.1 溫度范圍：常溫 ~ +60℃/80℃； 1.2 溫度波動：±0.5℃； 1.3 溫度偏差：±3℃或±5℃； 1.4 房內尺寸：按要求； 1.5 運行方式：溫度可調，恒定運行或程序運行； 1.6 安裝電源：380V；50 Hz；
下圖是直流電源的供電架，從圖中我們可以看到，架子共分為4層，每層放置了2個直流供電電源（具體可以根據客戶的需求）；每4個為一組，每一組設置一個總閘，后期會全部做好標識；直流電源其本身的電如圖中左側所示的3角插座，直接接入市電220V上，然后輸出為直流電壓由相關的電纜線傳送到老化房內部，通過快速接頭的形式與老化架或者老化車對接，以達到給老化車供電的目的，每一個直流電源僅供給一臺老化車，分開控制。直流電源的調節很簡單的操作方法，直接按下綠色的總電源開關，然后開始調所需要的輸出電壓和電流，下圖中左側為電流，右側為電壓，此時顯示盤上會數字化顯示出具體所調節的數字大小達到所要求的值即可。
2. 控制系統及安全保護措施： 2.1 電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規 范》GB50169-92，使電控設計標準化。 2.2 控制系統集成老化功能設計。設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面板設計美觀、操作簡單。 2.3 老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。 a.動切斷循環風機、電熱等電源；老化房自行降溫，繼續老化，待總老化時間到，Huang色警示燈亮起，告知老化完畢。 b.產品超溫保護控制。在溫度超過產品老化溫度上限時，自動切斷產品供電，以保護產品過溫老化，影響其性能；同時蜂鳴器報警、紅色警示燈亮起。溫度正常自動恢復供電。 c.加熱器PID閉環控制。采用SSR配套使用，溫度到達設定溫后，根據需要自動無級調節加熱器功率大小，器件無機械損耗且室內溫度穩定性 高。 2.4 具有多重保護功能，安全可靠。 a.電熱防干燒，風機故障或風管內溫度過高時自動切斷整個電源，同時警報器報警。 b.電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動。 c.加熱器防MC粘連設計。SSR無觸點關斷，無機械動作、損耗，杜絕一切意外。 d.加熱器連接采用耐高溫線材，300℃不燃燒。 e.室內安裝防爆型照明燈，提高燈泡壽命，防止燈泡爆破。 f.庫體采用難燃保溫材料，保溫性能好，安全系數高。 g.超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。
3. 室體結構及用料說明：Chamber 本體系統材料先用EPS夾芯板，產品的燃燒性能符合《建筑材料燃燒性能分級》B2級的規定。 3.1 墻體材料：庫體五面采用雙面彩鋼保溫庫板（EPS計算機色）拼裝而成，固定支撐鋁材橫梁，鋁型材板包邊；地面不做處理，接合處打密 封玻璃膠，有效保證房間的密封性，室內放置產品老化車。
其中外墻材料：墻身板：彩鋼板0.5mm厚； 天花板：彩鋼板0.5mm厚； 門 板：彩鋼板0.5mm厚； 其中內墻材料：墻身板：彩鋼板0.5mm厚； 天花板：彩鋼板0.5mm厚； 門 板：彩鋼板0.5mm厚； 3.2 門洞設置： 按要求； 3.3 觀 察 窗：老化過程中可隨時觀察室內工作狀況。 3.4 加熱器放置于老化房頂上循環風道中，四周加防火隔熱材料。采用PID溫度模塊控制，溫度到達產品所需要溫度后，根據室內溫度波動自 動調節加熱器功率大小配合保溫庫板的保溫性，使室內溫度穩定在所設定溫度數值。
4． 空氣調節系統 風力管道系統符合《通風與空調工程施工質量驗收規范》GB50243-2002標準。 4.1 熱風循環風系統采用下送上回循環概念，大容量風機強制運風。 4.2 風力分為排風系統和循環風系統。兩套系統獨立工作。 4.3 排風系統為室內溫度超過產品所需要溫度時將室內多余熱量排至室外 4.4 排風系統采用風道與風機相結合設計概念，循環風機不停地給房間空氣做對流循環運動；保證室內溫度均勻性。 4.5 加熱器安裝于老化房頂部。采用PID閉環控制，溫度達到產品所需要溫度后，根據室外內溫度動態自動調節電熱輸出功率，充分提高室內溫度的精度。 工作容積從8m3到1000 m3，溫度范圍從常溫 ~ +60℃/80℃。控制器從微芯片LED到PLC可編程邏輯控制儀觸摸屏顯示器，及遠程集中 控制系統。都可按客戶要求專門設計與制造。
|
