控溫房，高溫恒溫老化實驗，保護功能齊全
在電腦風扇老化房的應用中，控溫房是比較成功的；耐高溫老化房,房間隔離式老化房房間尺寸均根據客戶要求設計，進出門采用保溫推拉門或雙開保溫門，另根據需要可設置觀察窗，方便在室外觀察到室內產品測試情況。如需電源提供則在方便操作的位置安裝電源插座，以滿足產品老化測試時的需要，
特 點：對產品的樣式與臺車的樣式要求低，活動空間大，結構簡單，成本較低。

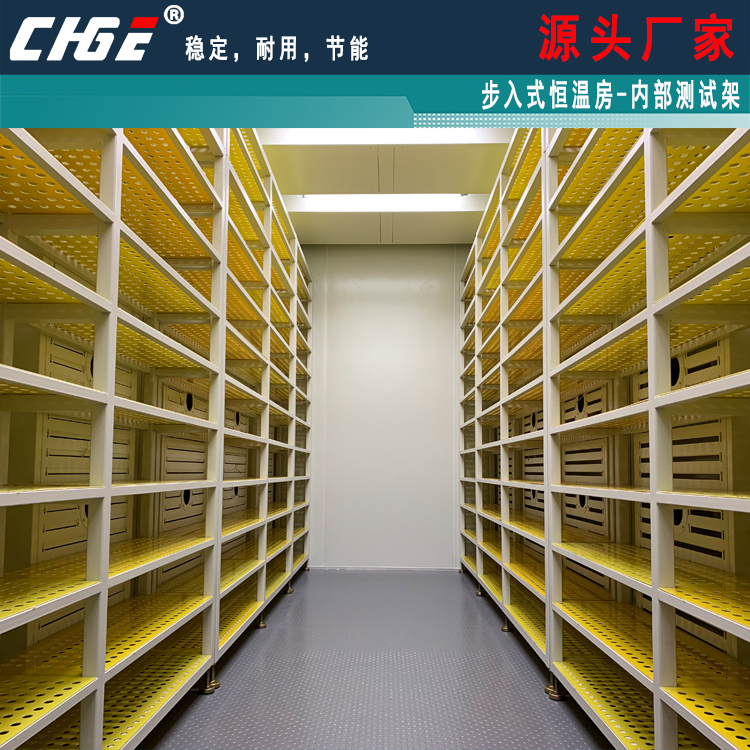

老化房?jī)?nèi)部的測試架有分為帶輪子可移動式的和如下圖所示的固定式的，這就需要根據產品的類型來確定。下面這種固定式的測試架，從圖上就可以看出是由主方通和副方通焊接而成的鐵架噴涂而成，而在架子上面很多層黃色的，有些朋友可能不知道，那些其實就是環氧樹指板，環氧樹脂板又叫絕緣板、環氧板、3240環氧板環氧樹脂是泛指分子中含有兩個或兩個以上環氧基團的有機高分子化合物，除個別外，它們的相對分子質量都不高。用這種材料的好處一就是絕緣；二就是熱能量向非常慢，對被測試產品的影響��；三是其硬度較強，能支撐起小重量產品的擺放測試等等；而創杰在所有板子上都打了很多圓孔，目的就是為了能使風能透過，讓老化房里面的溫度更為均勻；而具體使用哪種材質的老化架，需要和客戶溝通來定，否則容易要么大炮打蚊子，要么螞蟻撼大象，前期的設計溝通是老化房和恒溫房?jī)?nèi)部架子的關鍵。

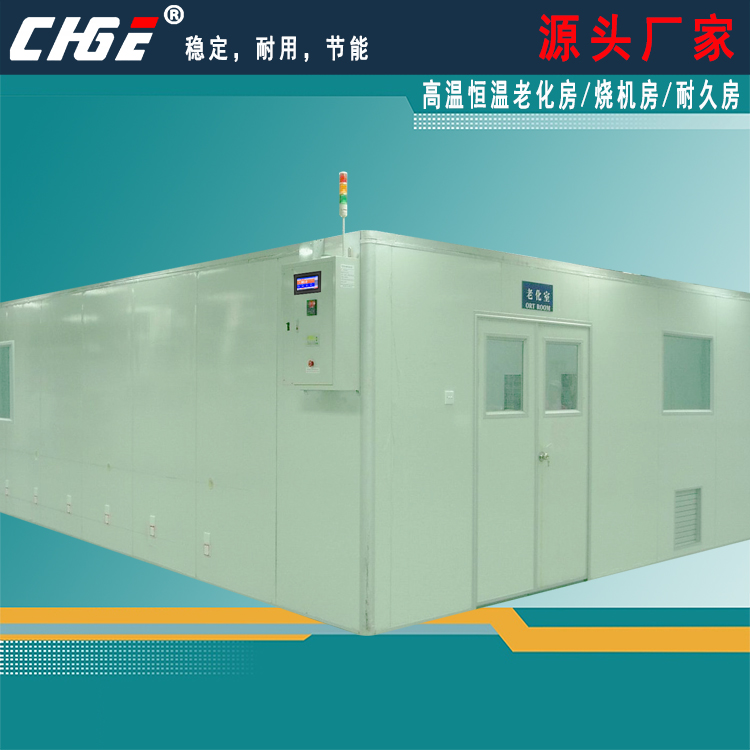

二、Chamber隔離式測試系統型 Chamber隔離式老化房房間尺寸均根據客戶要求設計，測試區采用推拉門及大視角玻璃視窗，如產品需要電源提 供，則采用國內插座固定在產品架線槽上或固定在測試區方便操作的位置。
特點：可使操作人員在不用進入老 化房測試區內就可以上下測試產品并可測試過程中一目了然的看到產品的B/I狀況；免去操作人員進入老化房室內 經受房體過熱之苦、更能節約能源。
三、移動式測試系統型 移動式老化房在本公司直接加工為成品（如需求體積太大既在客戶現場拼裝而成），臺車尺寸均根據客戶要求設計。適合于產量少或研發試驗產品小批量測試，，其它部分與Chamber測試系統相似，
特點：占地面積小，可以 隨時搬遷移動。
老化房的特點
1． 溫度控制準確，精度高。由于采用了獨特的風道系統設計及電控系統，能保持整個房間溫度高度均勻性，大大高于同類產品。
2． 房間設定溫度范圍廣，連續可調。在常溫+5℃－－60℃（常溫+5℃－－80℃）范圍內可任意設定。若客戶 特別要求，可設計更高溫度產品。
3． 系統保護功能齊全，能確保安全長期穩定無故障運行。
4．試驗室結構設計先進合理，配套產品和功能元器件具有同行的先進水平，能夠適應長期、穩定、安全、可靠的生產需求。能夠滿足用戶為從事上述用途的加工生產要求，且使用、操作、維修方便，使用壽命長，造型美 觀，有良好的用戶界面，使用戶的操作和監測都更加簡單和直觀。
5．設備主要部件選用國內外品牌廠家的產品，確保整機的質量和性能
6． 外形美觀，施工方便，施工周期短。
產品用途：廣泛應用于電源電子、電腦、通訊、生物制藥等領域產品的老化試驗。

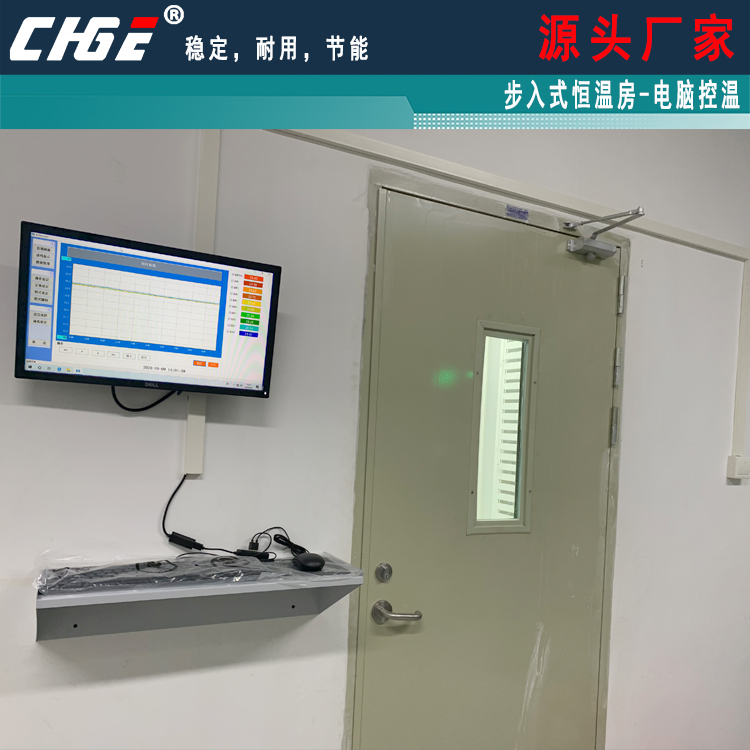

越來越多的客戶已經不再局限于溫控器的表頭控溫，像下面這種直接連接上電腦，大顯示屏，直接電腦操控的方式瞬間感覺高大上，從下圖中可以看到，電腦顯示屏上有一個橫向的線條，其實那是由9條線組成，當溫度設定在某一個溫度恒溫時，經過長時間的老化恒溫運行，會出現這種長長的軌跡，且9條線都是圍繞著溫度的設定值走的，偏差值和設定值一般在1度上下，在大的恒溫房中能控溫到1度左右的偏差，這是創杰所認為的帶有些技術難度和水平的；一般老化房?jī)?nèi)的照明燈，創杰用的是防爆燈，加強型雙管的使用也要和客戶溝通才能使用，有些受尺寸的影響只能換其它形式的燈也不是不可以，在溫度允許的前提下安裝；而照明燈的開關，我們一般是單獨出來，設置在老化房外面一個單獨的開關，沒有和老化房的主電控連在一起，就像家里的墻壁燈一樣；這個開關沒有和主控一起是有好處的，當老化房在維護檢修的過程中，就不會受老化房總電斷電的影響而開不了燈，影響老化房?jī)?nèi)部的檢修照明，接在主控位雖然工程師有辦法通過臨時接電的形式解決，但那樣也耽誤了時間或許還存在安全隱患，且不懂的人就沒有辦法來觀測。
2、室體結構及用料說明：
2.1 墻體材料：庫體采用雙面彩鋼保溫庫板（EPS板、聚氨酯板或巖棉板）拼裝而成，板材厚度由老化房本身的需 求和客戶的要求雙向進行選擇，庫板板材厚度有50mm、60mm、70mm、100mm等規格，彩鋼板的厚度有 0.426mm、0.476mm等規格，整個庫體采用鋼架結構，鋁型材等固定支撐，庫體內外采用鋁型材或不銹鋼板包 邊；（地面處理部分根據客戶要求），接合處打密封玻璃膠，有效保證房間的密封性與美觀性。（房體材料的燃燒性能符合《建筑材料燃燒性能分級》B2級的規定。
2.2 門洞與視窗設計：根據實際要求；
3、風力恒溫系統； 風力管道系統符合《通風與空調工程施工質量驗收規范》GB50243-2002標準，通常采用循環系統、加熱系統和 超溫排風系統組成。循環系統、超溫排風系統、加熱系統及配套的風道系統安裝于老化房頂部，不占用其它空間，，循環系統采用循環風機和配套風管進行循環，可保證測試區內溫度均勻，加熱系統采用電熱器加熱，加熱器 放置于老化房頂上循環風道中，四周加防火隔熱材料。采用PID溫度模塊控制，溫度到達產品所需要溫度后，根據 室內溫度波動自動調節加熱器功率大小配合保溫庫板的保溫性，使室內溫度穩定在所設定溫度數值可在的時間內內將室溫加至設定溫度，當溫度升至設定值時加熱器停止加熱.加熱器具有過熱保護裝置（EGO）,如客戶自 身產品發熱則采用過熱排風系統，發熱量小采用電動百葉自動負壓排風，發熱量大則采用低噪音風機排風，用變頻器控制其轉速。
產品介紹： 循環控溫過程：當開機時加熱器開始加熱 溫度到達設定值時加熱器停止加熱 隨著時間的推移產品區溫度會逐漸上 升當溫度超過設定上限時排風系統開始動作將產品區過熱氣體排室外。變頻器會控制室外排風機進行運轉，當溫 度下降至設定值下限時風機停止排風，排風系統同時關閉。循環系統在老化產品的過程中始終保持循環狀態，以保證溫度均衡。整套系統動作具有性能穩定，控制、溫度波動小，均衡度高、噪音小等特點。 噪音處理：采用低分貝的高品質循環風機，風管采用3mm厚石棉包裹，既保溫又降低噪音，根據聲學原理,所有動 態部位采用帆布、彈簧進行軟接理，力求把噪音降到標準。
4：老化房控制系統； 采用兩級PID調節加熱量，實現對測試區（產品區）溫度的控制，同時溫度控制器可以對測試區任意溫度進行滾動實時顯示,有獨立負載的還可以對負載區的溫度進行監控，防止負載區溫度過高，方便客戶準確掌握測試區溫 度情況。控制系統還設定了各種保護功能，有超溫報警保護、風機故障報警保護、無風報警保護、室內煙氣感應報警保護等，完善的保護功能確保了老化房能長期穩定無故障運行。（可選PLC來控制）
5：產品測試架：（可選） 產品測試架通常根據客戶產品和要求進行設計制。如需負載，則做相對應的負載框架配套生產，一般測試架的設計要求結構穩固合理，操作方便，外形美觀、滿足功能等特點，限度的滿足客戶的要求。
6：控制系統設計以及安全保護措施：

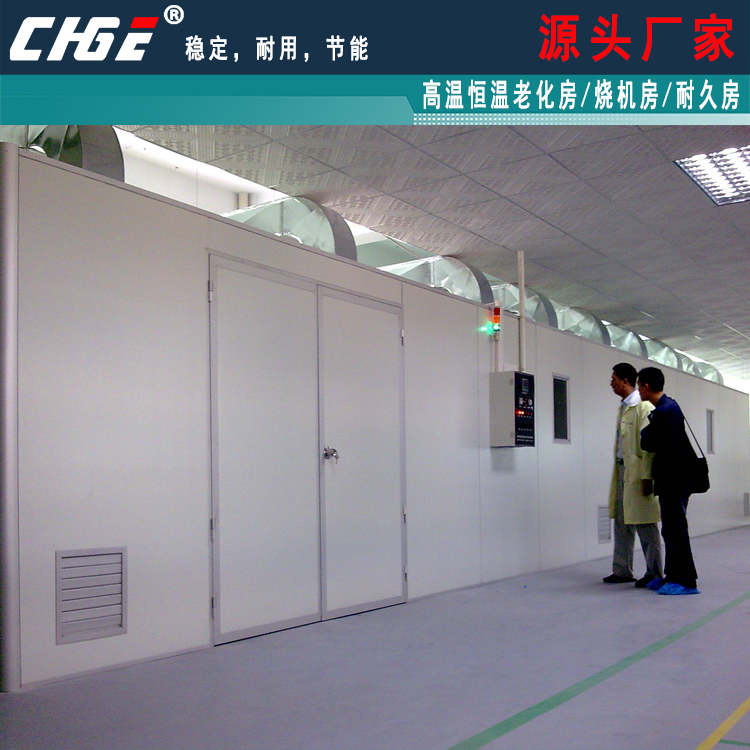

掛壁式的電控箱應用在老化房中時，它的固定一定要穩固，如圖中創杰使用的就是掛壁式的電控箱，這種電控箱的好處是小巧，不落地，不影響地面的一些操作，比如拖地，叉車?yán)\(yùn)過程等等；而由于電控箱里面放了很多的元器件，加之電控箱本身的重量，固定的時候就要穿透整個老化房那一面墻體，不然時間較長時怕其松動，扯到內部的線端，且此時的線端可能都是帶電正在運行的，很容易就會碰在一起；有時斷掉的只是一要可執行的信號線，那也會影響老化房的正常運行，所以固定處加強，不給后期留隱患。頂部的風管分布要均勻，前后和之間的距離要接近，不能偏差太遠，這樣老化房?jī)?nèi)部的均勻性才會相對更好。
6.1電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工 程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。
6.2控制系統集成老化功能設計。設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面板設計美觀、操作簡單。
6.3老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。
6.4具有多重保護功能，安全可靠。
a.電熱防干燒，風機故障或風管內溫度過高時自動切斷循環系統電源，同時警報器報警。
b.電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動，在關閉時電熱與循環風機同時關閉，防止電熱因干燒而損壞。
c.加熱器連接采用耐高溫線材，300℃不燃燒。
d.室內安裝防爆型照明燈，提高燈泡壽命，防止燈泡爆破。
e.庫體采用難燃保溫材料，保溫性能好，安全系數高。
f.超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。
g.煙霧報警功能：室內裝有煙感，預防在老化產品的過程中某種原因使產品燃燒而報警，在報警時自動關閉老化房電源。
設備型號ORT-8工作尺寸cm200x200x250 300x400x250 500x600x250 550x750x250
另外：可根據客戶要求尺寸及溫度控制范圍訂制，滿足客戶的要求。
溫度范圍 RT（常溫）～55℃、65℃、75℃、85℃、100℃、120℃可選擇
內部材質 鍍鋅彩鋼板或SUS#304不銹鋼板
外部材質 鍍鋅彩鋼板或SECC耐高低溫鋼板＋粉體烤漆
隔熱材料 聚苯乙烯、聚氨脂及巖棉，根據不同溫度選擇
隔熱厚度 50mm； 75mm ；100mm；150mm
解析精度 0.1℃或0.01℃
控制精度 ±1℃
溫度偏差 ±2℃
波動度 ±1.5℃
升溫時間 平均1～3℃/min。
降溫時間 30min~180min
控制系統 可程式：LCD彩色液晶控制器或標準型：LED數顯控制器
加熱系統 特制高速電熱器
循環系統 特制低噪音,多翼式循環風系統
安全裝置 漏電斷電保護,負載保護,超溫保護,風機過熱保護,聲光報警等
其它配件 鋼化玻璃觀察窗，測試孔，煙霧、室內照明、溫度記錄器（選配）
系統電源 AC 380（±10%）V，50HZ±0.5HZ，三相四線+保護地線

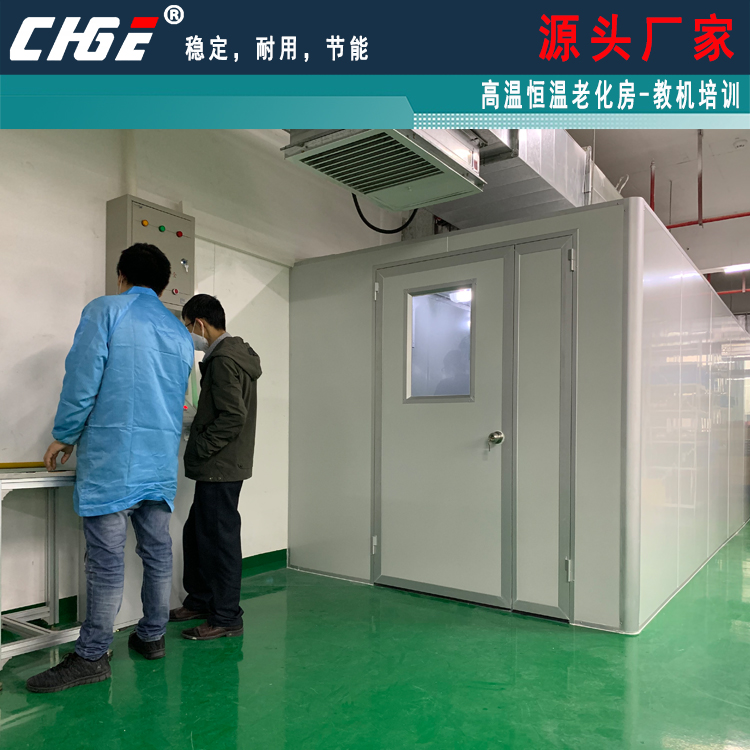

老化房的尺寸大小和溫度范圍都是定做的，去現場拼裝的，大門可以做成子母門，如下圖所未就是子母門，也可以做成單開門，還能做成雙開門，推拉門等等，條件允許也能做大型的升降門，門洞的大小根據實際需求來定，如果老化車只有40公分寬，且不長，做個單開門就滿足使用了，單開門操作也比較簡單；而子母門，一邊是主門，另一邊是副門，當主門夠用時就只開主門，副門是固定的，當主門不夠用時就將副門也一起打開，但2個門加起來的寬度應該要滿足客戶尺寸的需求；雙開門也是如此；還有一種雙開門是天地桿式的，那種是特別定制款的，造價較高，材料用得較厚實，可以單獨噴涂成別的顏色，美觀大方。
|
