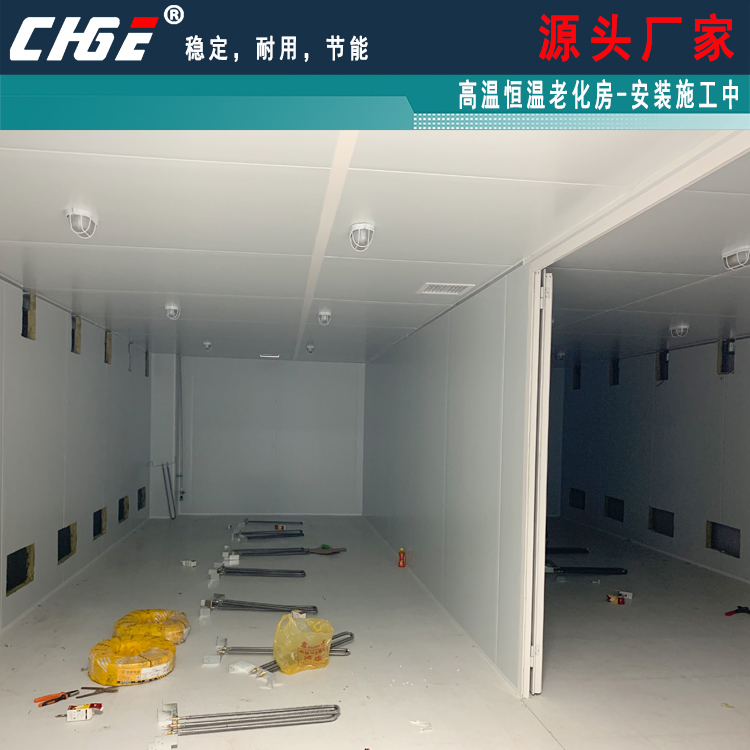

隔離式老化房 子母間 獨立控溫可稱為連體式老化房大型老化室，燒機室/預燒室/主板燒機室/高溫試驗室/高溫房，如下圖所示，左右有2間老化房，本是一個大的安裝場地，在大的老化房里面隔出一個小的老化房，我們稱之為子母老化房，子母老化房的控溫是獨立的，分為一間大的和一間小的，大的控溫區間和小的老化房的控溫區間都可以單獨定制，可以由大老化房做恒溫老化篩選用，小老化房可以用來做高溫加速老化，多功能可以選擇。也可以在產品多的時候2間一起開，而產品少的時候只開其中一間以達到更加節能省電的目的。因此子母老化房這種隔離式老化房，是目前很實用的一種做法，深得客戶的好評和青睞。
老化房，又叫燒機房，是針對高性能電子產品(如：計算機整機，顯示器，終端機，車用電子產品，電源供應器，主機板、監視器、交換式充電器等)仿真出一種高溫、惡劣環境測試的設備，是提高產品穩定性、可靠性的重要實驗設備、是各生產企業提高產品質量和競爭性的重要生產流程，該設備廣泛應用于電源電子、電腦、通訊、生物制藥等領域。
根據不同的要求配置主 體系統、主電系統、控制系統、加熱系統、溫度控制系統、風力恒溫系統、時間控制系統、測試負載等，通過此測試程序可檢杳出不良品或不良件，是客戶迅速找出問題、解決問題提供有效手段，充分提高客戶生產效率和產品品質。
老化房分類
一，房間隔離式測試系統型
房間隔離式老化房房間尺寸均根據客戶要求設計，進出門采用保溫推拉門或雙開保溫門，另根據需要可設置觀察窗，方 便在室外觀察到室內產品測試情況。如需電源提供則在方便操作的位置安裝電源插座，以滿足產品老化測試時的需要，
特點： 對產品的樣式與臺車的樣式要求低，活動空間大，結構簡單，成本較低。
結構形式不限于內部開門那種一大一小的形式，也可以像下圖一樣，將門都開在外邊更加的方便操控，也同樣是隔成一大一小的子母間隔離式老化房。
二，Chamber隔離式測試系統型 Chamber隔離式老化房
房間尺寸均根據客戶要求設計，測試區采用推拉門及大視角玻璃視窗，如產品需要電源提供，則 采用國內插座固定在產品架線槽上或固定在測試區方便操作的位置。
特點：可使操作人員在不用進入老化房測試區內就可 以上下測試產品并可測試過程中一目了然的看到產品的B/I狀況；免去操作人員進入老化房室內經受房體過熱之苦、更能節約能 源。
三，移動式測試系統型 移動式老化房在本公司直接加工為成品(如需求體積太大既在客戶現場拼裝而成)，臺車尺寸均根據客戶要求設計。適合 于產量少或研發試驗產品小批量測試，，其它部分與Chamber測試系統相似，特點：占地面積小，可以隨時搬遷移動。
特點： 1． 溫度控制準確，精度高。由于采用了獨特的風道系統設計及電控系統，能保持整個房間溫度高度均勻性，大大高于同類產品。 2． 房間設定溫度范圍廣，連續可調。在常溫+5℃--60℃(常溫+5℃--80℃)范圍內可任意設定。若客戶特別要求，可設計更高 溫度產品。 3．系統保護功能齊全，能確保安全長期穩定無故障運行。 4．試驗室結構設計先進合理，配套產品和功能元器件具有同行的先進水平，能夠適應長期、穩定、安全、可靠的生產需求。能夠滿足用戶為從事上述用途的加工生產要求，且使用、操作、維修方便，使用壽命長，造型美觀，有良好的用戶界 面，使用戶的操作和監測都更加簡單和直觀。 5．設備主要部件選用國內外品牌廠家的產品，確保整機的質量和性能 6．外形美觀，施工方便，施工周期短。
產品用途：廣泛應用于電源電子、電腦、通訊、生物制藥等領域產品的老化試驗。
詳細資料 1．主要技術參數： 1.1 溫度范圍：常溫+5℃--60℃(常溫+5℃---80℃) 1.2 溫度波動：±0.5℃； 1.3 溫度偏差：精度±3℃(可根據客戶要求設計精度) 1.4 房內尺寸：按要求； 1.5 運行方式：溫度可調，恒定運行或程序運行(可選觸摸屏式程序運行) 1.6 安裝電源：AC~380V；50 Hz； 1.7 噪音大小：≦75分貝 2：室體結構及用料說明： 2.1 墻體材料：庫體采用雙面彩鋼保溫庫板(EPS板、聚氨酯板或巖棉板)拼裝而成，板材厚度由老化房本身的需求和客戶的要求 雙向進行選擇，庫板板材厚度有50mm、60mm、70mm、100mm等規格，彩鋼板的厚度有0.326mm、0.5mm等規格，整個庫 體采用鋼架結構，鋁型材等固定支撐，庫體內外采用鋁型材或不銹鋼板包邊；(地面處理部分根據客戶要求)，接合處打密封玻 璃膠，有效保證房間的密封性與美觀性。(房體材料的燃燒性能符合《建筑材料燃燒性能分級》B2級的規定。 2.2 門洞與視窗設計：根據實際要求；
3：風力恒溫系統； 風力管道系統符合《通風與空調工程施工質量驗收規范》GB50243-2002標準，通常采用循環系統、加熱系統和超溫排風系 統組成。循環系統、超溫排風系統、加熱系統及配套的風道系統安裝于老化房頂部，不占用其它空間，，循環系統采用循環風機和配套風管進行循環，可保證測試區內溫度均勻，加熱系統采用電熱器加熱，加熱器放置于老化房頂上循環風道中，四周加 防火隔熱材料。采用PID溫度模塊控制，溫度到達產品所需要溫度后，根據室內溫度波動自動調節加熱器功率大小配合保溫庫 板的保溫性，使室內溫度穩定在所設定溫度數值可在的時間內內將室溫加至設定溫度，當溫度升至設定值時加熱器停止加熱.加熱器具有過熱保護裝置(EGO),如客戶自身產品發熱則采用過熱排風系統，發熱量小采用電動百葉自動負壓排風，發熱量大則采用低噪音風機排風，用變頻器控制其轉速。 循環控溫過程：當開機時加熱器開始加熱 溫度到達設定值時加熱器停止加熱 隨著時間的推移產品區溫度會逐漸上 升當溫度超過設定上限時排風系統開始動作將產品區過熱氣體排室外。變頻器會控制室外排風機進行運轉，當溫度下降至設定值下限時風機停止排風，排風系統同時關閉。循環系統在老化產品的過程中始終保持循環狀態，以保證溫度均衡。整套系統動作具有性能穩定，控制、溫度波動小，均衡度高、噪音小等特點。 噪音處理：采用低分貝的高品質循環風機，風管采用3mm厚石棉包裹，既保溫又降低噪音，根據聲學原理,所有動 態部位采用帆布、彈簧進行軟接處理，力求把噪音降到標準。
4：老化房控制系統； 采用兩級PID調節加熱量，實現對測試區(產品區)溫度的控制，同時溫度控制器可以對測試區任意溫度進行滾動實 時顯示,有獨立負載的還可以對負載區的溫度進行監控，防止負載區溫度過高，方便客戶準確掌握測試區溫度情況。控制系統還 設定了各種保護功能，有超溫報警保護、風機故障報警保護、無風報警保護、室內煙氣感應報警保護等，完善的保護功能確保了老化房能長期穩定無故障運行。(可選PLC來控制)
5：產品測試架：(可選) 產品測試架通常根據客戶產品和要求進行設計制。如需負載，則做相對應的負載框架配套生產，一般測試架的設計要求結 構穩固合理，操作方便，外形美觀、滿足功能等特點，限度的滿足客戶的要求。

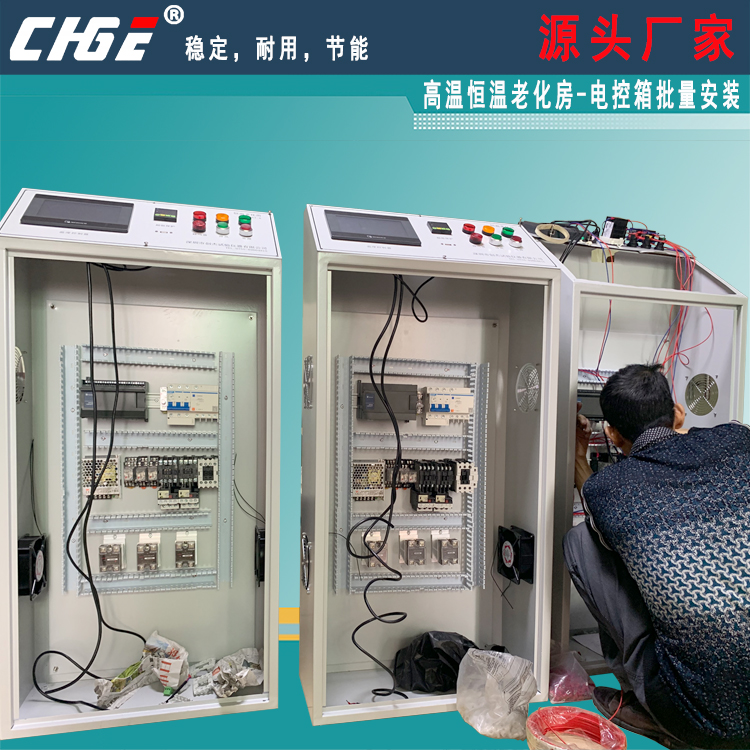

6：控制系統設計以及安全保護措施： 6.1電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工 及驗收規范》GB50169-92，使電控設計標準化。 6.2控制系統集成老化功能設計。設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面 板設計美觀、操作簡單。
|
