小目標雷達-光電跟蹤聯動系統

產品特點

1.上方警戒區域內的低速、拋錨目標進行探測與報警

2.對距離海上風機太近的目標進行探測與報警

3.對經過海上風電場的所有目標進行記錄并可回放追溯

目標提取 強力探測

  系統采用新一代先進的算法，在雷達噪聲大于信號的強干擾背景環境下，也能自動發現并跟蹤低慢小目標。一般雷達采用TWS（Track while SCAN）目標檢測技術，掃描的同時對目標進行跟蹤。本系統的小目標雷達，采用TBD（Track before Detection），跟蹤前就早已對目標進行探測了。其原理是不斷將每圈掃到的上千個“目標”回波都存儲起來，通過設立自適應的噪聲門限、長時間數據分析與比較，去除海雜波、雨雜波、系統噪聲的干擾，將達到預定“質量標準”的“目標”篩選為真實目標，從而實現對小目標探測的低遺漏、無重復、低虛報。

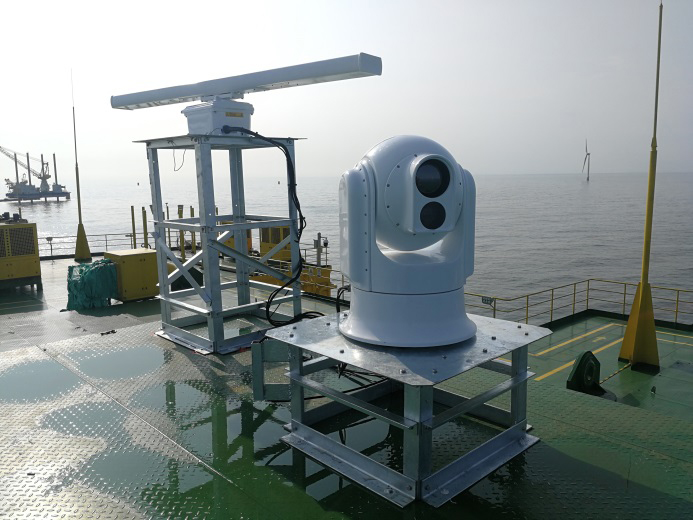

雷達可識別出雙拖網作業船、網排等目標                                            裝在海上升壓站的雷達-光電系統

多源融合 動態感知

軟件通過目標位置分析、行為分析、特征匹配等手段，將雷達（一部或者多部）、AIS、光電三種信號統一在“一張圖”上顯示，用戶可在圖上“點哪看哪”，迅速掌握海握海面動態。

雷達、光電、AIS安裝示意圖

自動識別 安全預警

  系統在無需人員操作的情況下，具有同時跟蹤大中小型目標的能力，可設定“白名單”、“黑名單”，可設定低速、零速報警區域，跟蹤拍攝區域，禁入禁出區域等，可統計區域內的目標總數、進出目標數，可輸出報警信號到其他設備。日常應用時，系統自動處理海量的目標數據據，用戶只需要關注少數異常目標即可

進入劃線區域的船只光電聯動拍攝

回放追溯 雁過留痕

  系統不間斷采集所有經過風電場的目標信息，全程記錄設定時間（1個月或更長）內所有目標的原始數據。一旦發生刮擦、撞擊風機，拖斷海纜，違規進入風電場等事故，通過回放可對經過船只的行為、狀態進行標示和分析，找到肇事船只，還原事發過程。

某海上風電場數據回放，凌晨2點經過的船只

光電設備 確認目標

備高清長焦白光攝像機和紅外熱像儀，能在5km以外看清大部分船只的船名，能在10km以外確定船只的外觀特征。設備外殼采用耐腐蝕的復合材料，球形抗臺風結構，能長期在海洋環境中使用。

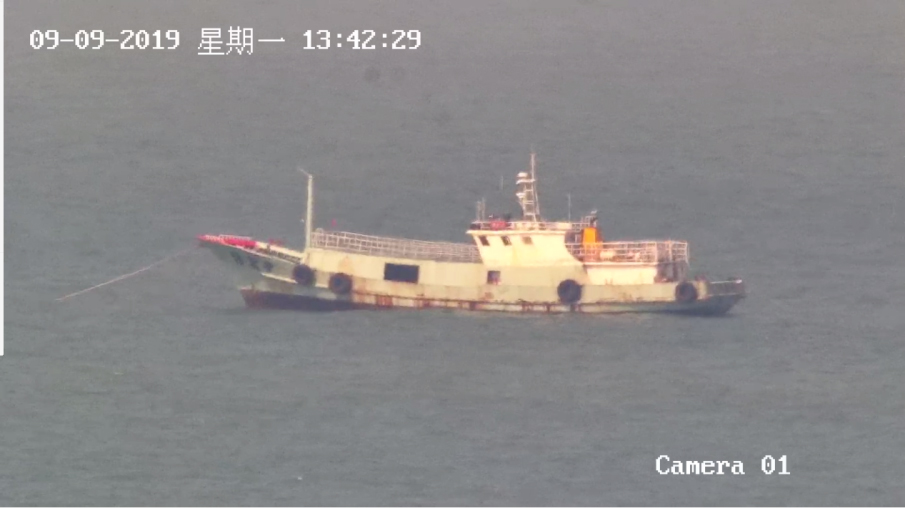

光電設備所拍攝的拋錨船只
